Comment mesurer ?

aperçu d'un joint de cardan à circlips externes

aperçu d'un joint de cardan à clips internes

croisillon à circlips externes

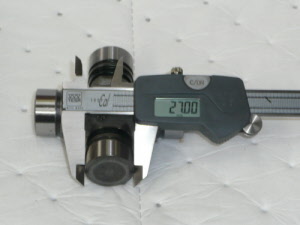

mesurer précisément le diamètre des coussinets

croisillon à clips internes

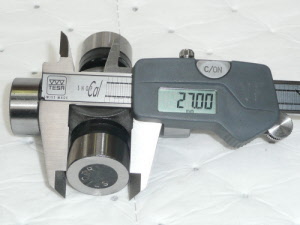

mesurer précisément le diamètre des coussinets

croisillon à circlips externes

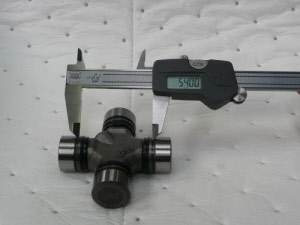

mesurer la longueur totale ; avec les coussinets montés.

croisillon à clips internes

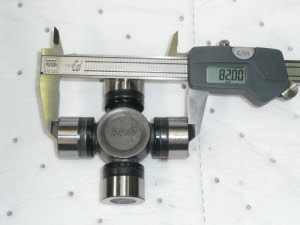

mesurer la longueur à l'intérieur des clips

voir détail ci-dessous

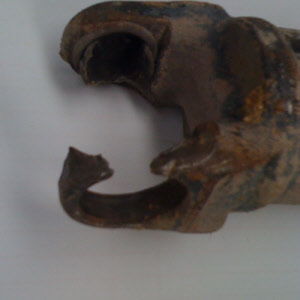

cardan toyota

maintenant c'est trop tard pour ne changer que le croisillon ...



Nous contacter ; pour rénovation

croisillon à clips internes

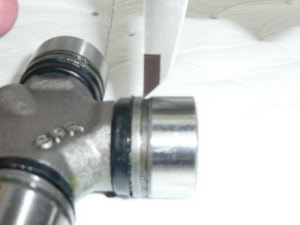

détail de mesure interne

ou mesurer sur l'intérieur de la mâchoire et retrancher l'épaisseur des 2 clips
